Les valves de commande directionnelles (DCV) sont les principaux mécanismes d'acheminement des fluides dans les machines mobiles fonctionnant jusqu'à 31,5 MPa (315 bars). La sélection de l'architecture de vanne appropriée (qu'elle soit monobloc ou sectionnelle) et l'adaptation de la pression du système, de la configuration du circuit, du débit nominal et du mode d'actionnement sont essentielles pour garantir des performances optimales de la machine, la sécurité de l'opérateur et l'efficacité énergétique.

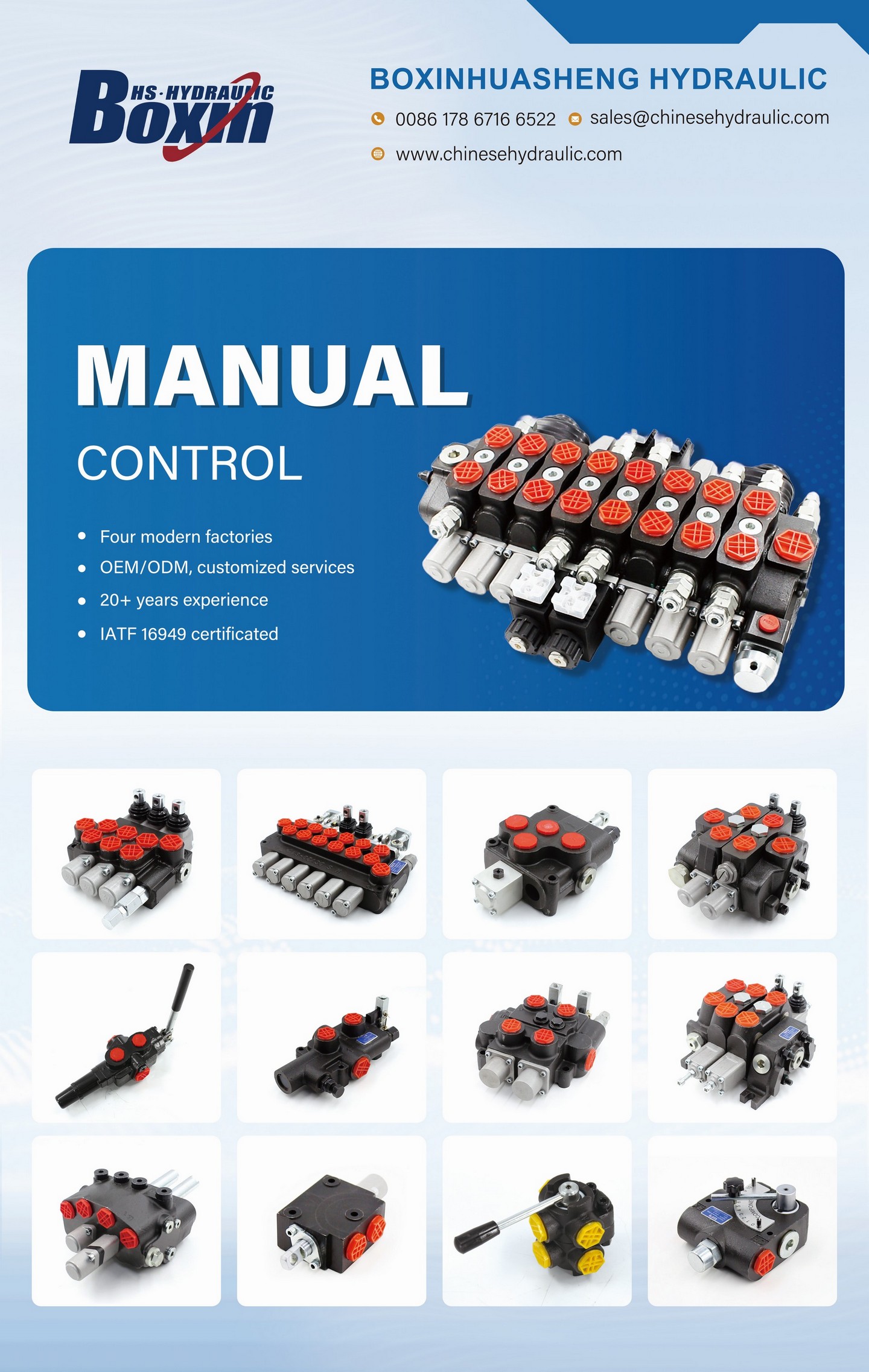

Figure 1 : Vannes de commande directionnelles hydrauliques monobloc et sectionnelles Boxinhuasheng pour la sélection d'équipement OEM.
1. Comprendre les configurations à centre ouvert et à centre fermé
Les systèmes hydrauliques mobiles utilisent des configurations de circuit à centre ouvert ou à centre fermé, ce qui dicte le type de distributeur directionnel requis :
- Systèmes à centre ouvert (pompes à déplacement fixe): Lorsque tous les tiroirs sont au point mort, le fluide s'écoule librement de la galerie d'entrée de la pompe vers le réservoir d'huile hydraulique sous une pression de veille minimale (généralement 0,2 à 0,5 MPa). Cette configuration est très populaire dans les tracteurs agricoles, les véhicules utilitaires municipaux et les plates-formes élévatrices légères en raison de sa simplicité mécanique, de sa fiabilité et de sa rentabilité. Cependant, les systèmes à centre ouvert génèrent une chaleur de secours constante si le débit de la pompe est élevé.
- Systèmes à centre fermé (pompes à cylindrée variable): En position neutre, le débit de la pompe est bloqué à l'entrée du tiroir du distributeur. La pression du système augmente jusqu'à un seuil de pression de veille, signalant à la pompe variable de descendre en veille à débit nul. Cette configuration est standard dans les pelles lourdes, les stabilisateurs de grue, les machines minières et les systèmes de détection de charge où la conservation de l'énergie est primordiale.
2. Systèmes de contrôle proportionnel à détection de charge dynamique (LS)
Les équipements mobiles modernes exigent le contrôle simultané de plusieurs actionneurs fonctionnant sous différentes charges. Les vannes standard souffrent d'interactions de débit (l'actionneur avec la charge la plus faible reçoit le plus de débit).Vannes proportionnelles à détection de charge (LS)surmontez ce problème en détectant la pression de charge la plus élevée et en envoyant un signal de retour au compensateur de pompe, ajustant le débit de la pompe pour répondre aux exigences de débit exactes plus une marge de pression différentielle constante (ΔP de 1,5 à 2,0 MPa). Les compensateurs post-bobine (également connus sous le nom de systèmes de partage de débit ou LUDV) garantissent que si la limite de débit de la pompe est atteinte, tous les actionneurs ralentissent proportionnellement plutôt que de bloquer la fonction fortement chargée.
| Paramètres techniques | Série monobloc P40 | Série monobloc P80 | Série sectionnelle Z50/Z80 |
|---|---|---|---|
| Débit nominal | 40 L/min (11 GPM) | 80 L/min (21 GPM) | 50 / 80 L/min |
| Pression de fonctionnement maximale | 25 MPa (250 bars) | 25 MPa (250 bars) | 31,5 MPa (315 bars) |
| Jeu d'affûtage de l'alésage | 0,006 - 0,010 mm | 0,008 - 0,012 mm | 0,006 - 0,009 mm |
| Moulage de logements | Fonte ductile QT500-7 | Fonte ductile QT500-7 | QT500-7 / Moulage haute résistance |
3. Dimensionnement des débits et des coefficients de chute de pression
La sélection d'une vanne sous-dimensionnée entraîne des vitesses de fluide élevées, entraînant des chutes de pression excessives (ΔP), une surchauffe locale de l'huile, une dégradation par cisaillement du fluide et un gaspillage de carburant. À l’inverse, une vanne surdimensionnée augmente le coût, le poids et réduit le contrôle précis du dosage. Les architectes système doivent calculer la chute de pression à travers le tiroir à l'aide de l'équation de débit d'orifice standard :
Q = C_d × A × √( 2 × ΔP / ρ )
OùQest le débit,CDest le coefficient de décharge,UNest la surface de l'orifice d'ouverture,ΔPest la chute de pression, etρest la densité de l’huile. Maintenir les vitesses spécifiques du tiroir en dessous de 5 à 6 m/s aux débits nominaux permet de maintenir la stabilité thermique.
Figure 2 : Usinage CNC de précision et affûtage au diamant d'alésage pour les corps de vannes de commande directionnelles à l'usine de Boxinhuasheng.
4. Configurations de bobine et modes d'actionnement
Selon le type d'actionneur (vérins à simple effet ou à double effet), les tiroirs sont classés en :
- Type A (double effet): Dirige le flux vers le port A et le port B indépendamment. Utilisé pour entraîner des moteurs hydrauliques et des vérins à double effet.
- Type D (simple effet): Dirige le flux vers le port A, tandis que le port B est bloqué. Utilisé pour les bennes basculantes et les élévateurs à simple effet.
- Bobine flottante (4 positions): Connecte à la fois le port A et le port B au réservoir, permettant aux lames de charrue ou aux chargeurs de rouler librement sur un terrain accidenté.
Les modes d'actionnement vont des simples leviers manuels et commandes par câble de joystick à deux axes aux chambres de changement de vitesse pneumatiques, aux vérins pilotes hydrauliques et aux solénoïdes électrohydrauliques proportionnels (EHP) 12 V/24 V avec commande de modulation de largeur d'impulsion (PWM).
5. Contrôle de qualité interne et force de fabrication de Boxinhuasheng
Chez Boxinhuasheng Hydraulic Technology Co., Ltd., nous combinons plus de 25 ans d'ingénierie hydraulique avec des outils de fabrication avancés. Sur notre campus de 68 000 m² à Qingzhou, en Chine, nous exploitons plus de 260 machines CNC de haute précision et centres d'affûtage diamantés verticaux. Les tolérances bobine-alésage sont strictement contrôlées à moins de 2 microns. Chaque valve directionnelle est soumise à 100 % de tests de simulation de charge de travail, à une vérification des réglages des soupapes de décharge et à des contrôles de fuites internes sur plus de 30 bancs d'essais automatisés conformément aux normes de qualité automobile IATF 16949.
